結構力學求解器是一個面向教師、學生以及工程技術人員的計算機輔助分析計算軟件，這款結構力學求解器擁有精致、先進、方便、快捷的計算功能，用戶只需要輸入相應的點坐標、數據、桿長等數據，它就能夠幫助用戶將這些數據進行整合分析，并以彎矩圖、軸力圖等圖形方式展現，讓你在最短的時間內解決大量的工程問題。

【 軟件介紹】

結構力學求解器是一個面向教師、學生以及工程技術人員的計算機輔助分析計算軟件，其求解內容包括了二維平面結構（體系）的幾何組成、靜定、超靜定、位移、內力、影響線、自由振動、彈性穩定、極限荷載等經典結構力學課程中所涉及的一系列問題，全部采用精確算法給出精確解答。結構力學求解器仍然秉持精致、先進、方便、快捷，同時不失其原有的小巧、簡約、儉樸、平實。
本軟件界面方便友好、內容體系完整、功能完備通用，可供教師擬題、改題、演練，供學生作題、解題、研習，供工程技術人員設計、計算、驗算之用。也是一個作圖和演示的工具。

【 功能特色】

解題規模無限（工程版）
原則上僅受計算機資源大小和運行速度的限制（如計算機內存不足或計算時間太長會限制解題規模）。學生版求解問題的規模同v1.5版本，見“安裝使用說明.txt”。
遠程求解模式
設有“本地求解”和“遠程求解”兩種模式：本地求解在用戶計算機上求解；遠程求解將把問題傳到服務器上求解。由于服務器上的求解模塊可以隨時更新，因此遠程求解功能使用戶總能使用最新的求解模塊（也有可能突破本地求解的問題規模）。狀態欄中采用圖標表示“本地”或“遠程”求解狀態。
新增求解功能
· 集中質量：適應教學需要，增加結點集中質量，同時可以不計桿件質量。
· 剪切變形：對于靜力問題（包括位移、內力計算）、影響線問題和自由振動問題，可以考慮剪切變形。在振動問題中同時考慮了轉動慣量的影響。
· 彈簧支座：可用于自由振動和彈性穩定問題。
· 支座反力：給出數值結果和圖形顯示。
· 塑性鉸位置：圖形顯示塑性鉸，并給出單元內塑性鉸位置。
· 二階迭代法：自由振動和彈性穩定問題的非線性特征值問題采用了新的二階收斂的方法，具有速度快、精度高、穩定、可靠的優點。
· 水平分布荷載：分布荷載可以沿桿長、沿水平或沿豎直分布，便于輸入類似于樓梯荷載等。以前版本分布荷載只能按沿桿長輸入。
· 輸出結果文件：計算結果以純文本方式或以rtf格式的文件輸出，用戶指定文件名。
· 增加誤差判斷：適用于振動、穩定、極限荷載問題：若誤差限小于1e-24，則建議調整；若小于1e-12，則建議使用四精度。
圖顯速度大增
提高幾十倍。例如，50跨x80層的剛架：老版本用時67秒，新版本4秒。
求解速度大增
以下比較是在IBM筆記本電腦(PIII 700MHz, Win98)上進行的：
· 與版本(v1.5)相比：19跨x40層平面剛架的前5階頻率和振型，共800個結點，頻率誤差限設為0.001，用v1.5計算耗時8.35秒，用v2.0計算只用2.86秒,即只用了1/3的時間。
· 與商業軟件ANSYS相比：39跨x200層平面剛架的前5階頻率和振型，共8000個結點。頻率誤差限設為0.001，求解器2.0用了49.7秒。ANSYS v5.6中采用子空間迭代法，當移位值為0時，用了200秒，而將移位值置于第一階頻率(0.00179)極近時(0.001)，用了64秒。
更新大批控件
界面外觀更加友好，但仍保持一定的古樸：
· 分頁卡取代了選項鈕。
· 坐標值的顯示移到狀態欄。
· 常用的命令做成命令鈕放在工具條上，提高了使用的方便性。
· 工具條采用CoolBar(可抽拉、移動、編輯)。
· 新式的平面按鈕(光標經過時凸起)。
· 適當調整了菜單系統:
“標注”中: “結點碼+單元碼”；同時打開/去除結點和單元碼標注。
“顯示”中: “結點+單元”；同時打開/去除結點和單元的顯示。
觀覽器“縮放”菜單中增加了“適合窗口”的功能。
完善了彈出菜單，去除了觀覽器上冗余的“幫助”菜單。
· 所有對話框都出現在Windows任務條上。
豐富操作功能
· 輸入簡單公式：允許輸入簡單公式并在觀覽器上顯示，其命令與著名排版語言Latex相似。
· 快捷拖帶圖形：在觀覽器中去掉了滾動條，直接用鼠標拖帶圖形。
· 關鍵詞批轉換：中英文關鍵詞全文轉換。
· 光標位置拾?。涸谟^覽器中增加了鼠標指針拾取的功能，可應用于：坐標值輸入，文本位置，尺寸線位置粗略定位等。（指針在觀覽器移動時，其位置顯示在下方的狀態欄中，單擊后對話框的位置值隨之改變更新。）
· 選擇顯示數據：由用戶選擇是否顯示桿端位移或內力結果的列表，可以節省時間。
· 封面顯示隨意：用戶可以選擇不顯示封面，可以在“查看”菜單中恢復顯示封面。
· 文件拖放打開：將inp文件拖放到程序的編輯器上可自動打開。
· 增強型矢量圖：復制到剪切板的矢量圖用Enhanced Metafile格式。
· 自適應振型圖：自適應計算畫圖需要用的分段數，使各階振型都光滑順暢，特別對大型結構，每個桿件只用一兩段即可，大大提高動畫效率。穩定問題的失穩模態相同。
· 編輯功能兼容：復制、剪切、復原等編輯功能融于Windows環境，和其他軟件兼容，即不僅僅在求解器內部使用。
· 拖動文件執行：將*.inp文件拖到求解器的編輯器中，便打開執行。
· 改進打印功能：完善了打印功能，可以留邊打印。
· 允許中斷計算：增加了長時間求解計算中用戶可以中止計算的功能。
· 支座圖標選擇：支座對話框中可以直接點圖標選擇支座類型。
· 其它更新完善：太多太多，難以計數。求解功能
求解功能分為自動求解和智能求解兩種模式。
自動求解模式:
- 平面體系的幾何組成分析，對于可變體系，可靜態或動畫顯示機構模態；
- 平面靜定結構和超靜定結構的內力計算和位移計算，并繪制內力圖和位移圖；
- 平面結構的自由振動和彈性穩定分析，計算前若干階頻率和屈曲荷載，
并靜態或動畫顯示各階振型和失穩模態；
- 平面結構的極限分析，求解極限荷載，并可靜態或動畫顯示單向機構運動模態；
- 平面結構的影響線分析，并繪制影響線圖；
- 平面結構的內力包絡圖分析，并繪制包絡圖。
智能求解模式:
- 平面體系的幾何構造分析：按兩剛片或三剛片法則求解，給出求解步驟；
- 平面桁架的截面法：找出使指定桿成為截面單桿的所有截面；
- 平面靜定組合結構的求解：按三種模式以文字形式或圖文形式給出求解步驟。
技術性能
運行環境:
一般PC，Windows 98/Me/NT/2000/2003/XP，32MB內存，10MB硬盤空間（工程版求解大問題時需更多的內外存儲空間）。
版本區別:
目前有兩個版本：學生版和工程版。學生版解題規模有限制，最多80個單元。工程版解題規模無此限制，可以求解更大規模的工程問題。本版本是學生版。
預裝題目:
(1) 文件夾“結構力學(上下冊,1994版)習題”
含有《結構力學》（龍馭球、包世華主編，高等教育社出版，1994）一書中各章節中絕大多數習題題目。
(2) 文件夾“結構力學教程(上下冊,1988版)習題”
含有《結構力學教程》(上、下冊)（龍馭球、包世華主編，高等教育社出版，1988）一書中各章節中絕大多數習題題目。
(3) 文件夾“結構力學教程(I,II,2001版)習題”
含有《結構力學教程》(I,II)（龍馭球、包世華主編，龍馭球、包世華、匡文起、袁駟編著，高等教育社出版，面向21世紀教材，2001）一書中各章節中絕大多數習題題目。
(4) 文件夾“結構力學(I,II,2006版)習題”
含有《結構力學》(I—基本教程、II—專題教程)（龍馭球、包世華主編，龍馭球、包世華、匡文起、袁駟編著，高等教育社出版，2006）一書中各章節中絕大多數習題題目。
預裝題目可以作為輸入示范，同時可免除學生和教師大量的輸入工作。
裝機運行
在光盤自動播放彈出的菜單中，選擇“安裝軟件”或直接運行光盤上的SMS2Setup.exe。然后按提示操作即可完成裝機。裝機完成后，桌面上會出現一個名為“結力求解器 V2.5”的圖標（用戶可以更改名字）。
注意：本軟件是綠色環保軟件，所有的文件都安裝到用戶的目錄下（默認為C:\SMSolver V2.5），安裝時不會向Windows注冊表中寫入任何內容，可放心安裝使用。
雙擊桌面上的“結力求解器 V2.5”圖標（或者從“開始”菜單中運行），再單擊程序的封面，便可使用求解器了。
結構力學求解器 v2.5 更新說明：
1. 新增功能：添加了移動荷載作用下內力包絡圖精確計算的功能。
(支持考慮剪切變形的桿件)
2. 新增功能：添加了考慮剪切變形桿件的穩定問題求解的功能。
3. 改進功能：改進了自由振動的計算模塊，可以計算更大頻率。
4. 改進功能：改進了修改模式的顯示功能，用起來更加方便友好。
5. 多處細節的更新、改進、完善。

【 使用說明】

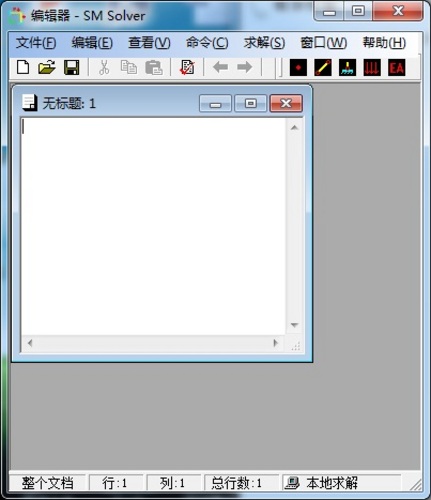

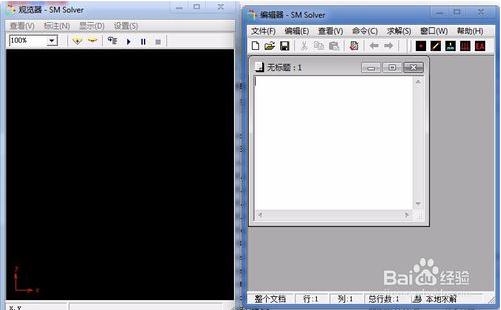

首先先來介紹一下結構力學求解器的操作界面。下圖右半部分是求解器的操作界面，左半部分是顯示界面。這兩個部分是協同工作的。
在操作界面進行數據輸入。通過結點、單元等構成結構從而進行計算。在界面右上方有五個按鈕，從左到右分別是：結點、單元、位移約束、荷載條件、材料性質。
顯示界面則是對輸入數據的直觀體現，求解器會根據你輸入的數據構建出一個二維的結構模型。

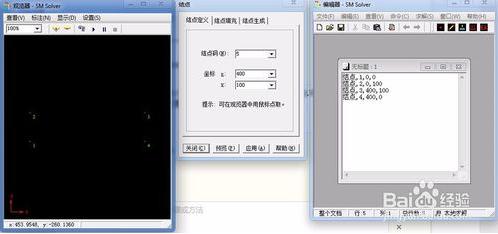

點擊結點按鈕進行結點輸入。根據提示進行坐標輸入，也可以直接在顯示界面用鼠標直接拾取位置。我們可以看到在輸入數據后在操作界面和顯示界面都有不同形式的顯示。

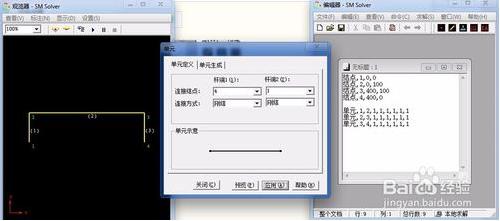

點擊單元按鈕進行單元的定義。需要注意的是只有存在兩個以上的結點時才能夠定義單元。在連接方式中可以選擇剛接、鉸接等一系列結點連接方式。

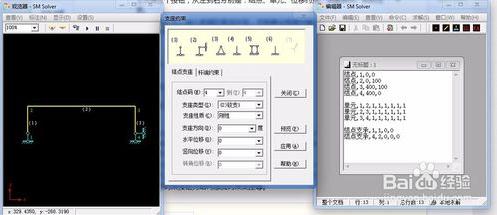

點擊位移約束按鈕為結構添加約束支座等?？筛鶕?jù)提示選擇多種支座類型和性質。支座位置也能夠自由選擇。

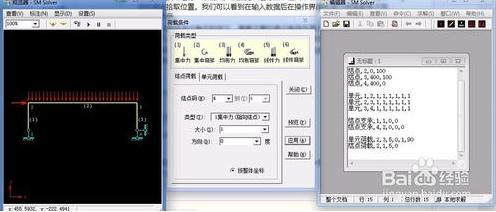

點擊荷載條件按鈕進行結構受力情況的輸入。不管是集中荷載還是均布荷載都能快速輸入并在顯示界面直觀的體現出來。

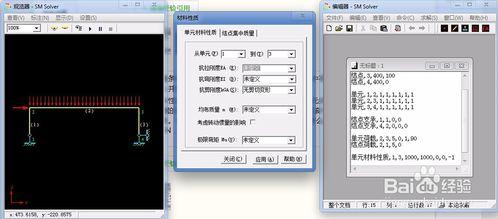

點擊材料性質按鈕進行材料性質的輸入。主要是進行單元抗彎剛度EI、抗拉剛度EA等數據的輸入。需要注意的是這里輸入的數據單位應該與前面的距離、力等保持一致。比如說前面距離單位是m,力的單位是KN，那么抗拉剛度EA的單位就應該是KN，抗彎剛度EI的單位應該是KN*m2。


了解以上的基本操作就能夠?qū)Y(jié)構進行求解了。在輸入界面的菜單欄有求解選項。對結構的基本運算都能在其中找到對應的命令。

【 結點使用方法】

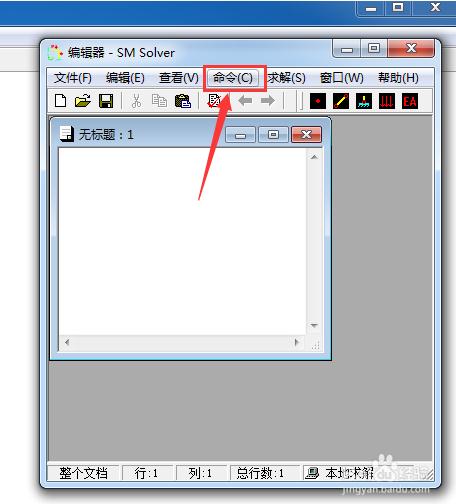

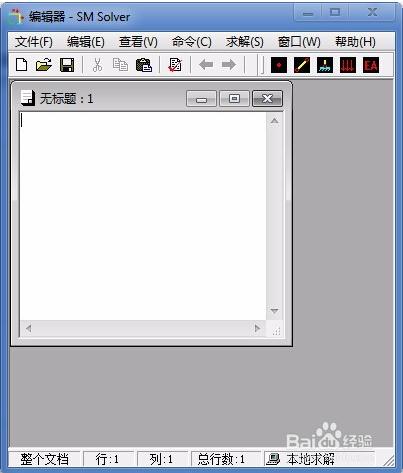

首先我們打開結構力學求解器，然后點擊命令。

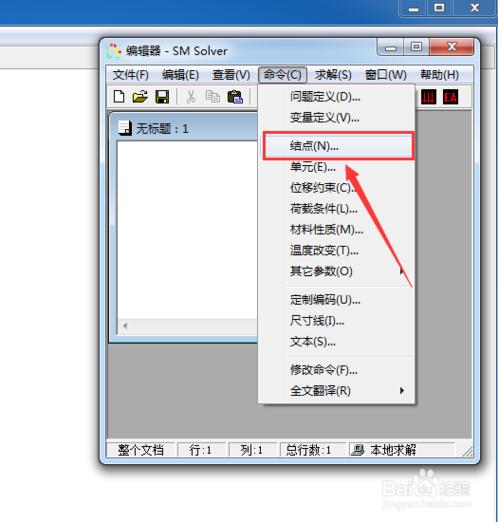

然后我們會出現一個下拉框，我們點擊結點。

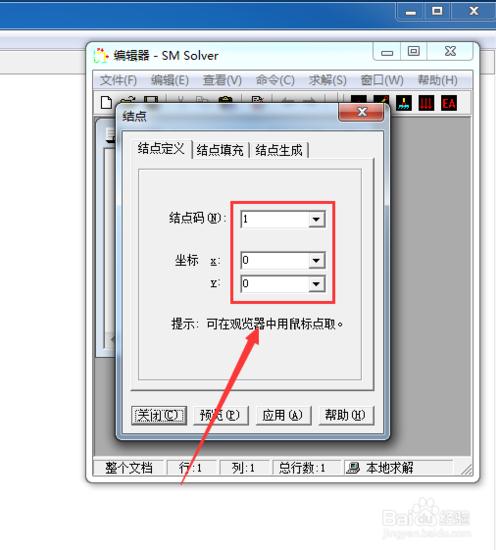

下圖標記的地方就是我們輸出坐標的地方。對于自己的結構是需要自己把點給標出來的，免得以后出現混亂喲。

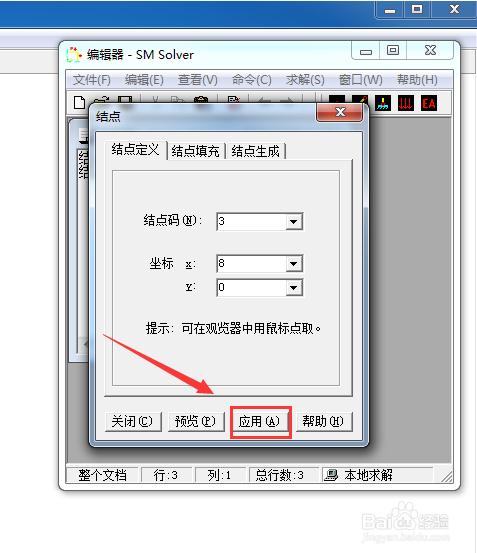

輸入好結點的坐標過后，我們需要認真確認一下坐標是否是我們設置的點，然后點擊確定。

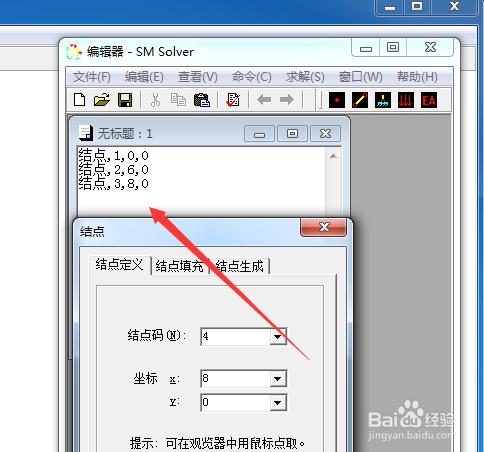

這樣在我們的結構力學求解器的文檔里面可以查看到命令的。這里可以看到我們的結點對應的坐標。

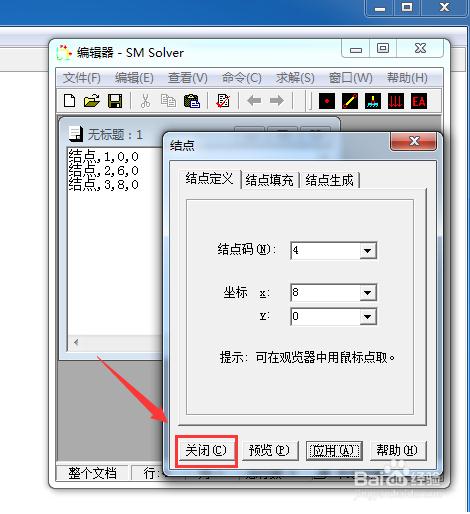

如果我們不小心輸入錯誤的話，那么我們就先把命令界面給關閉。

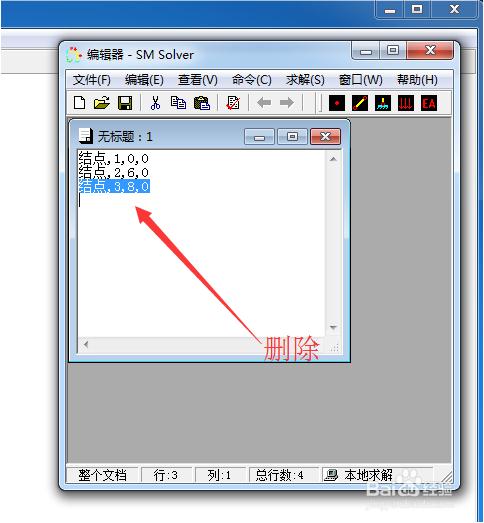

然后我們刪除掉我們輸入錯誤的結點命令。這樣我們就可以繼續操作了。對于新手來說建議多保存。
