天正建筑2019破解版是一款由北京天正工程軟件有限公司最新推出的建筑CAD繪圖軟件。天正建筑2019破解版在原有版本基礎上進行了改進和完善，采用了二維圖形描述與三維空間表現一體化的先進技術，從方案到施工圖全程體現建筑設計的特點，為建筑設計者提供強大的便利。

【基本介紹】

天正建筑2019終于引來了更新，這是一款馳名中外的CAD建筑設計軟件，特別是在國內得到了非常廣泛普及，基本上找不到那個建筑設計單位不使用這款軟件。全新的版本必將有全新的亮點，這次更新中完善了場地布置模塊，工作效率將提升至少三倍以上。新增了樹名標注、樓板洞口、車位編號、局部噴淋、改進道路標高、車位布置、紅線退讓、提供分區創建、樹木統計等多個新功能，可以滿足使用更高的要求。并且軟件擁有了更好的兼容性，64位的AutoCAD2017平臺將在這個版本給予支持，老版本的各種優勢也將在這得以繼承。相比其他CAD建筑設計軟件，天正建筑2019采用了二維圖形描述與三維空間表現一體化的先進技術，從方案到施工圖全程體現建筑設計的特點，給建筑節能帶來了很好的普及，是CAD建筑行業的一個里程碑。

【軟件特點】

1、全方位支持AutoCAD各種工具
天正對象支持AutoCAD特性選項板的瀏覽和編輯，提供了多個物體同時修改參數的捷徑。
特性匹配（格式刷）可以在天正對象之間形象直觀的快速?gòu)?fù)制對象的特性。
2、全面增強的立剖面繪圖功能

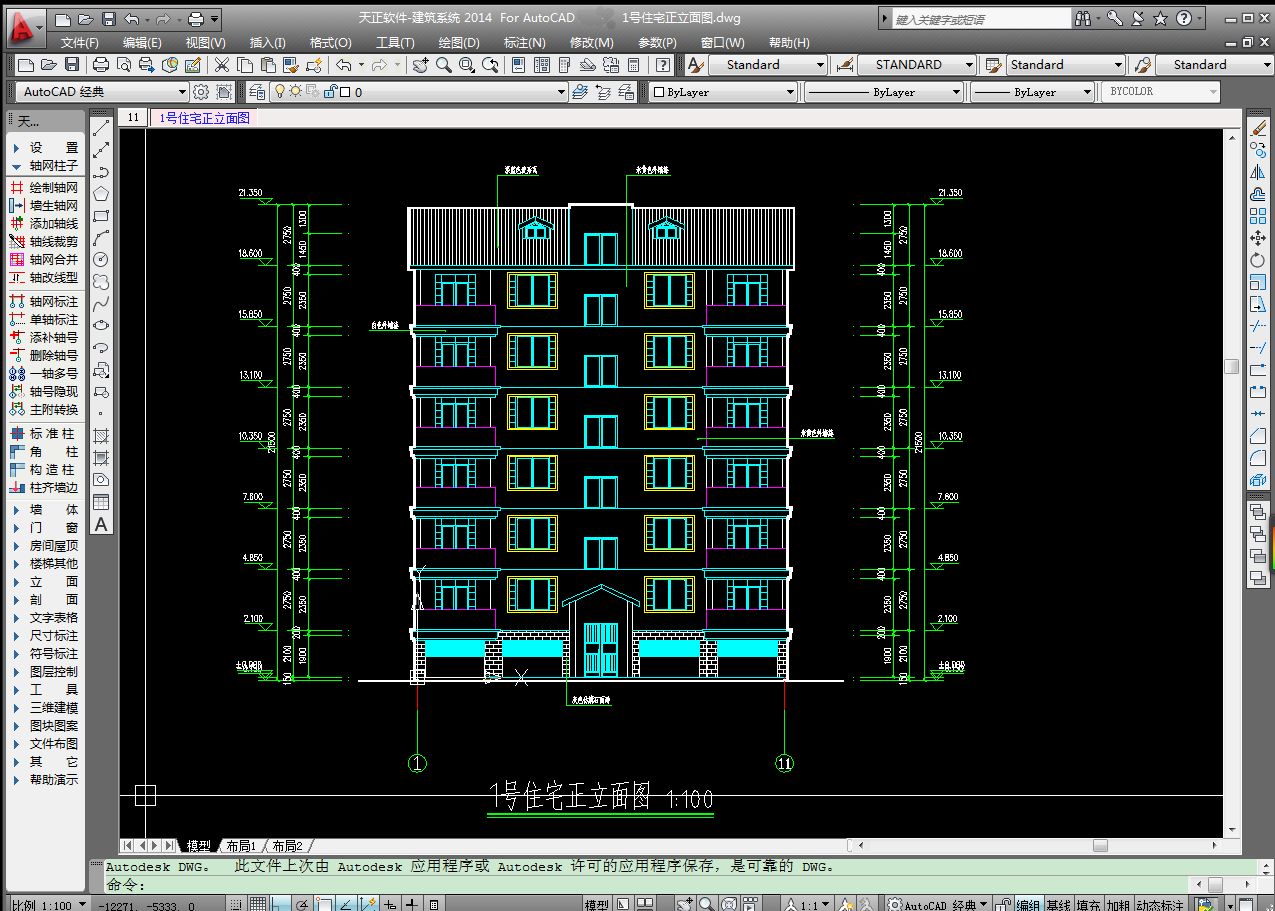

天正建筑隨時可以從各層平面圖獲得三維信息，按樓層表組合，消隱生成立面圖與剖面圖，生成步驟得到簡化，成圖質量明顯提高。
3、提供工程數據查詢與面積計算
在平面圖設計完成后，可以統計門窗數量，自動生成門窗表?？梢垣@得各種構件的體積、重量、墻面面積等數據，作為其他分析的基礎數據。
天正建筑提供了各種面積計算命令，可計算房間使用面積、建筑面積、陽臺面積等等，可以統計住宅的各項面積指標，用于房產部門的面積統計和設計審查報批。

【安裝教程】

注意：由于天正建筑命名方式的更改，t20天正建筑v4.0按年份劃分事實上就是天正建筑2019，這點請大家注意咯！

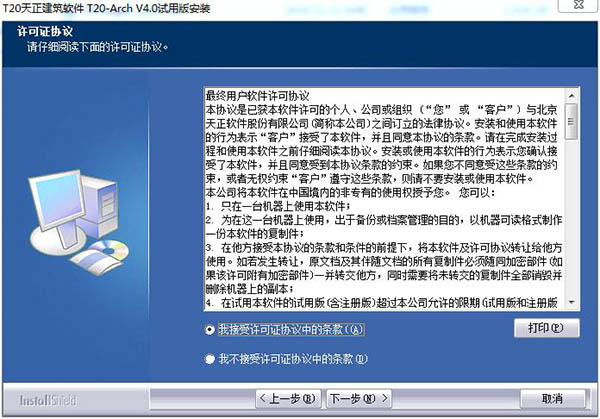

1、下載軟件包解壓，雙擊“T20tajz.exe”程序安裝軟件。

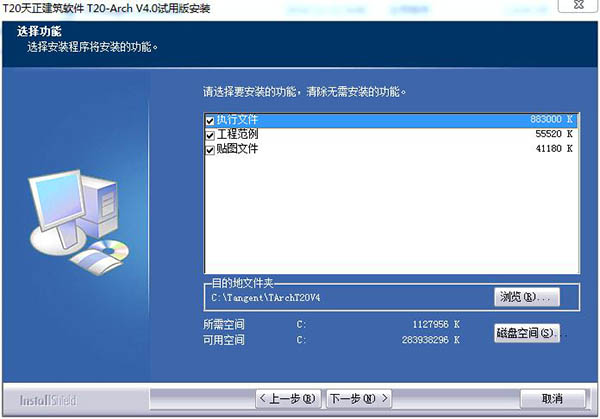

2、選擇軟件的安裝功能和目錄。

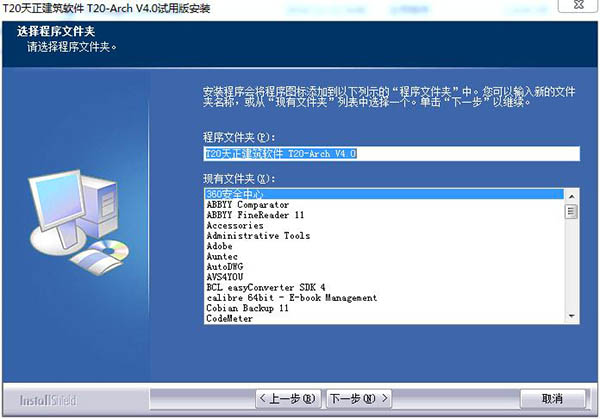

3、選擇開始菜單文件夾，默認即可。

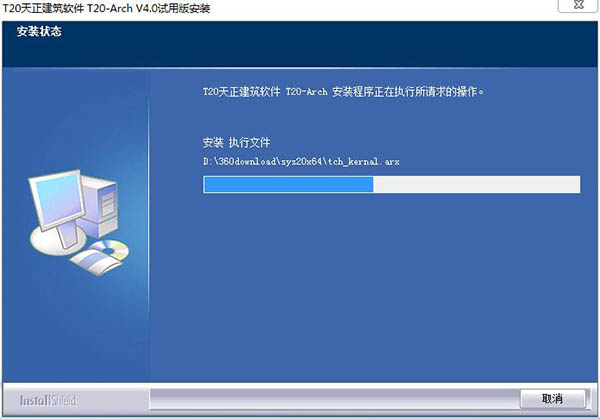

4、正在安裝軟件，需要一點時間，請耐心等待。

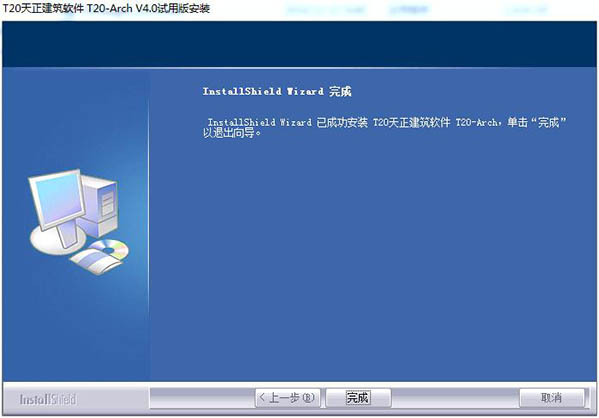

5、安裝完成，點擊完成退出安裝界面。

【激活教程】

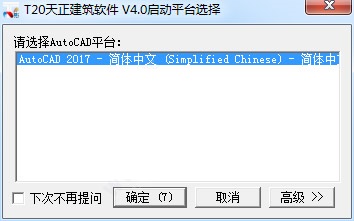

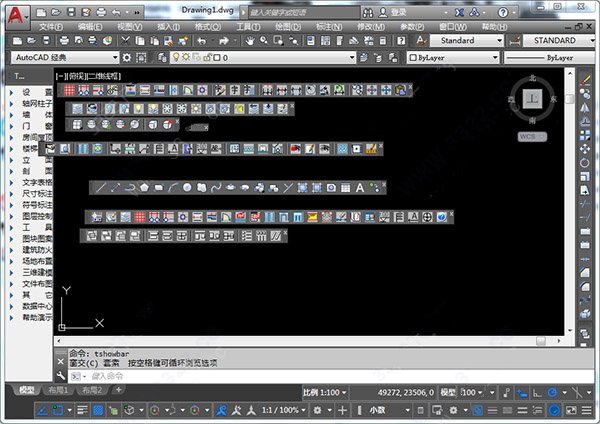

1、運行桌面快捷方式，選擇AutoCAD平臺。

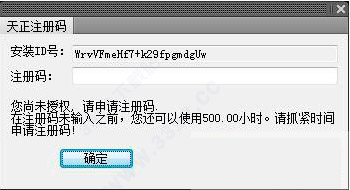

2、隨后便會有注冊窗口單出。

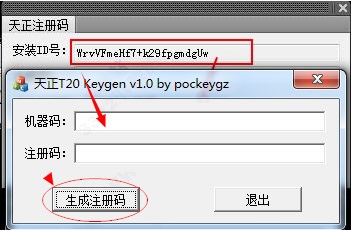

3、然后打開軟件包，運行注冊機文件T20Keygen_v2.00.exe，選中安裝IDh號復制到注冊機的機器碼中，并點擊“生成注冊碼”按鈕。

4、將生成的注冊碼復制粘貼到軟件注冊窗口中，點擊確定即可破解。

5、破解完成，進入軟件，可以使用了。

6、注意：如果注冊機失效，請用數據包中的時間補丁，可以無限次循環使用1000小時咯。

【使用教程】

【使用技巧】

一、常用命令選項板
1、常用命令選項板匯集了天正格式轉換與視圖轉換相關命令，它可分為【格式轉換與導出】、【常用工具】、【視圖瀏覽工具】和【局部觀察工具】四部分。
2、格式轉換與導出部分包括：局部導出、整圖導出、批量導出、BIM導出、BIM導入、PKPM導出、PDMS導出、PDMS導入、舊圖轉換、整圖比對、備檔拆圖、圖紙保護、插件發布。
3、常用工具部分包括：剪切、復制、粘貼。
4、視圖瀏覽工具部分包括：三種查看當前視圖的方式,窗口、動態觀察、平移。
5、局部觀察工具部分包括：局部隱藏，局部可見，恢復可見。

二、格式轉換與導出
1、提供多種文件導出轉換工具以及天正插件，實現由于軟件版本問題而帶來的建筑對象兼容問題。
2、相關命令來自于天正菜單——文件布圖，保留了原有的局部導出、整圖導出、批量導出、BIM導出、BIM導入、舊圖轉換、整圖比對、備檔拆圖、圖紙保護、插件發布，新增了PKPM導出、PKPM導入、PDMS導出、PDMS導入。

三、視圖瀏覽工具
提供三種可用于查看當前視圖的方式，快速單擊按鈕，則執行當前按鈕上顯示出的命令，其中【動態觀察】和【窗口】按鈕右側均有一個小黑三角，當點擊該按鈕后沒有立即抬起，或在該按鈕上單擊右鍵，則出現下拉菜單。
1、【視角】：包含九種觀察方式，默認選擇第一項即“窗口”。
2、【動態觀察】：包含三種觀察方式，默認選擇第一項即“約束動態觀察”。
3、【平移】：可實時沿屏幕方向平移視圖。

四、局部觀察工具
1、用于把妨礙觀察和操作的對象臨時隱藏起來。
2、相關命令來自于天正菜單——工具，點擊命令名稱可以跳轉到相關幫助【局部隱藏】，【局部可見】，【恢復可見】。
天正圖層選項板
全新打造的天正【圖層管理器】，對ACAD的圖層管理器進行了優化，將天正圖層標準預設進圖層管理器中，并以圖層組的方式進行分類，使圖層管理更加清晰，操作更加方便。選項板中的【圖層搜索】功能，能夠快速將所需圖層篩選出來?！就该鞫葪l】可以將圖中鎖定的圖層設置為透明顯示，以透明度來調節圖中鎖定圖層的內容，鎖定圖層的顯示更加清晰，對圖層整體操作更加方便直觀，包括常用的【合并圖層】、【圖元改層】、【設為當前】命令，以及成組排列的【關閉圖層】、【關閉其他】、【打開圖層】、【凍結圖層】、【凍結其他】、【解凍圖層】、【鎖定圖層】、【鎖定其他】、【解鎖圖層】命令。

五、圖層管理器
天正【圖層管理器】可以用圖層分組器對圖層進行分組管理，能以當前圖層標準批量建立新圖層，提供方便快捷的修改圖層屬性等操作。
1、圖層管理器—圖層分組器
圖層分組器的主要功能是對當前圖中已有圖層進行分組管理，方便對所分圖層組統一進行凍結，鎖定等操作。選中圖層組，右鍵可彈出快捷菜單，支持圖層組的相關編輯，且能對圖層組中所有圖層進行批量操作。
2、將圖層加入圖層組的方法
在右側圖層列表中選中所需圖層后(支持Shift\Ctrl鍵多選)，直接拖動加入指定圖層組。圖層管理器—圖層屬性，圖層屬性管理器，可以新建、刪除圖層，顯示圖層目前狀態、屬性等，并可以對圖層屬性及狀態進行修改。
3、顯示圖層狀態區域詳細功能如下表：
（1）圖層管理器—圖層搜索：用于快速搜索圖層名，在此處輸入關鍵字，即可顯示當前圖層組內所有圖層名中帶此關鍵字的圖層。
（2）圖層管理器—僅顯示使用圖層：勾選后僅顯示當前圖紙中正在使用的圖層，不勾選顯示全部圖層
（3）圖層管理器—僅顯示分組包含的圖層：勾選后僅顯示當前圖層組中所包含的圖層，不勾選顯示全部圖層。
（4）圖層管理器—恢復默認，使全部圖層屬性恢復到初始狀態。更換了圖層標準，點擊后，會以新的圖層標準建立圖層。
4、透明度條
調節圖紙中所有“鎖定圖層”的透明度，拖動按鈕，圖層的透明度從0-90之間變化，透明度為90的圖層看起來幾乎是透明的，而透明度為0的圖層則顯得完全不透明。

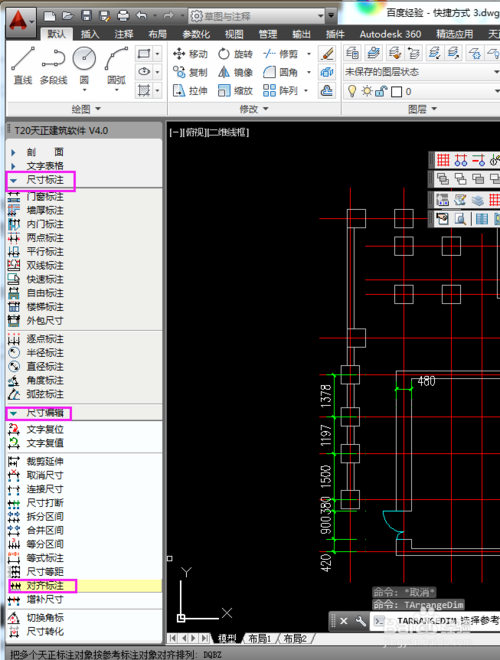

5、尺寸標注選項板

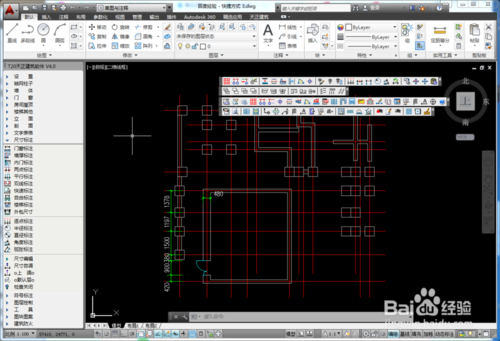

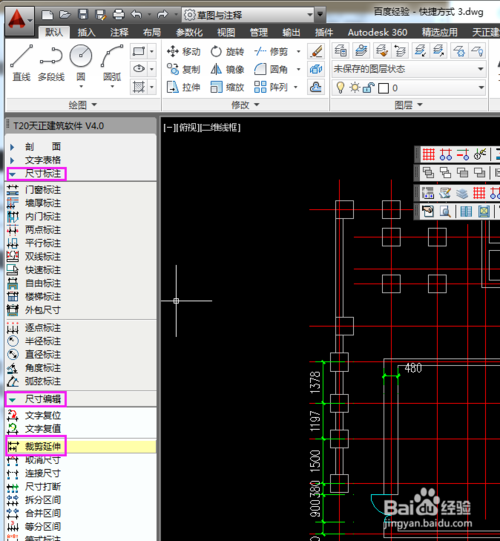

尺寸標注選項板是由“天正屏幕菜單-尺寸標注”中的常用功能以及尺寸設置組合而成的。它可分為通用尺寸標注部分、尺寸編輯部分。
尺寸創建部分包括：快速標注、兩點標注、逐點標注、雙線標注、弧弦標注、角度標注、直徑標注、半徑標注。

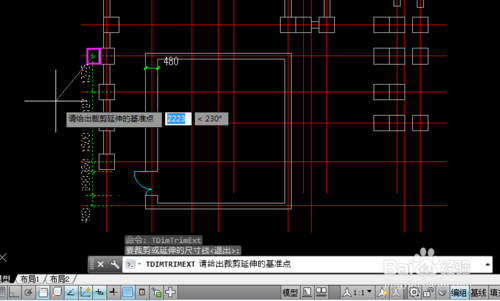

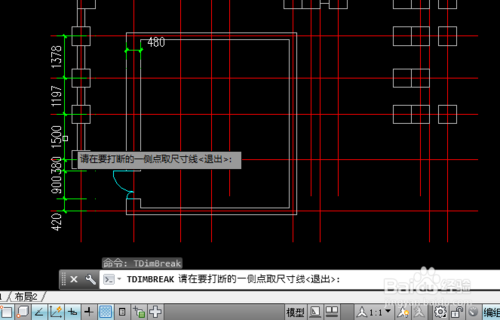

尺寸編輯部分包括：增補尺寸、等式標注、裁剪延伸、取消尺寸、連接尺寸、拆分區間、合并區間、文字復位、文字復值、標注樣式管理器。為使用戶能夠自由調整繪圖空間，可以在選項板任意處右鍵面板選項控制尺寸選項板是否顯示，改變顯示的內容和占用的繪圖空間。
6、標注樣式管理器。
在尺寸選項板中單擊標注樣式管理器按鈕，彈出標注樣式管理器，用戶可以到ACAD的標注樣式管理器中進行細化調整。
7、符號標注選項板
為了方便操作，符號標注選項板匯集了天正軟件符號標注相關的命令。全新打造的天正符號標注選項板，將天正原有符號標注菜單命令以選項板的形式整合到一起，使符號標注更加明確，操作更加方便。選項板中【標高標注】可快速標注指定的標高值。符號標注選項中還包括了其它常見的符號標注，如：【畫指北針】、【畫風玫瑰】、【繪制云線】、【單折斷線】、【雙折斷線】、【畫對稱軸】、【剖切符號】、【索引符號】、【內視符號】、【箭頭引注】、【引出標注】、【做法標注】、【詳圖編號】、【圖名標注】等。為使用戶能夠自由調整繪圖空間，可以在選項板任意處右鍵面板選項控制符號標注選項板是否顯示，改變顯示的內容和占用的繪圖空間。
8、標高標注
標高符號可用于建筑專業的平面圖標高標注、立剖面圖樓面標高標注以及總圖專業的地坪標高標注、絕對標高和相對標高的關聯標。點取菜單命令后，顯示對話框：默認不勾選“手工輸入”復選框，自動取光標所在的Y坐標作為標高數值，當勾選“手工輸入”復選框時，要求在表格內輸入樓層標高。其他參數包括文字樣式與字高、精度的設置。上面有五個可按下的圖標按鈕：“實心三角”除了用于總圖也用于沉降點標高標注，其他幾個按鈕可以同時起作用，例如可注寫帶有“基線”和“引線”的標高符號。此時命令提示點取基線端點，也提示點取引線位置。清空電子表格的內容，還可以標注用于測繪手工填寫用的空白標高符號。具體操作提示詳見【標高標注】命令。
注：在繪制標高過程中，點取圖中已有標高，編輯框中會拾取該標高值進行標注。
9、畫指北針
本命令在圖上繪制一個國標規定的指北針?lè)?hào)對象，從插入點到更改方向夾點方向?yàn)橹副贬樀姆较?，這個方向在坐標標注時起指示北向坐標的作用。
符號標注→畫指北針(HZBZ)
點取菜單命令后，命令行提示：
指北針位置<退出>：點取指北針的插入點；
指北針?lè)较?lt;90 0="">：拖動光標或鍵入角度定義指北針?lè)较?，X正向?yàn)?。
指北針是一個天正符號標注對象，指北針文字從屬于指北針對象，指北針文字內容默認是中文“北”字，文字內容和方向可通過特性表修改；在天正高級選項中可設置文字方向的繪圖規則，默認“沿Y軸方向”，可改為“沿半徑方向”，如下圖所示；用戶拖動指北針文字后，可以【文字復位】恢復默認位置。
10、畫風玫瑰
本命令用戶可在圖中插入風玫瑰符號對象。
點擊畫指風玫瑰按鈕后，命令行提示：
點取插入點或[轉90(A)/轉角(R)/基點(T)/比例(X)]<退出>:
用戶可調整圖形的大小、角度等，將圖形插入到指定位置即可。
點擊選項板右側符號設置按鈕，彈出對話框中可選擇不同地區的風玫瑰，如下圖：
11、繪制云線
本命令用于在設計過程中表示審校后需要修改的范圍，命令行具體操作提示詳見【繪制云線】命令。
點擊繪制云線按鈕后，該選項板右側命令顯示框彈出繪制云線選項板，在該選項板中可設置繪制云線的樣式、輸入修改版次等。如圖：注：當修改版次處不輸入值，系統默認只繪制云線；當修改版次處輸入任意值后，系統會在云線給定一個角位處標注一個表示圖紙修改版本號的三角形版次標志。點擊選項板右側符號設置按鈕，彈出對話框中可對繪制云線進行設置，最大和最小弧長用于繪制云線的規則程度，文字樣式、高度為修改版次的文字
12、單、雙折斷線
本命令繪制折斷線，形式符合制圖規范的要求，并可以依照當前比例更新其大小，在切割線一側的天正建筑對象不予顯示，用于解決天正對象無法從對象中間打斷的問題。雙折斷線可以自動屏蔽雙折斷線內部的天正構件對象；還對折斷線延長的夾點拖動增加了鎖定方向的模式，以Ctrl鍵切換。命令行具體操作提示詳見【加折斷線】命令。
13、畫對稱軸
本命令用于在施工圖紙上標注表示對稱軸的自定義對象。命令行具體操作提示詳見【畫對稱軸】命令。
14、剖切符號
本命令用于圖中標注制圖標準規定的剖切符號，用于定義編號的剖面圖，表示剖切斷面上的構件以及從該處沿視線方向可見的建筑部件，生成剖面時執行【建筑剖面】與【構件剖面】命令需要事先繪制此符號，用以定義剖面方向。命令行具體操作提示詳見【剖切符號】命令。點擊剖切符號按鈕后，彈出繪制剖切符號對話框。點擊選項板右側符號設置按鈕，彈出對話框中可對剖切符號進行設置
15、索引符號
本命令為圖中另有詳圖的某一部分標注索引號，指出表示這些部分的詳圖在哪張圖上，分為“指向索引”和“剖切索引”兩類。命令行具體操作提示詳見【索引符號】命令，點擊選項板右側符號設置按鈕，彈出對話框中可對剖切符號進行設置
16、3內視符號
本命令為新添加功能，用戶可以繪制規范要求的幾種內視符號。點擊內視符號按鈕后，命令行提示：請點取插入點或[轉90(A)/轉角(R)]:鍵入A或R調整符號的角度，點取插入點將圖形插入到指定位置。點擊選項板右側符號設置按鈕，彈出對話框中設置內視索引參數
17、箭頭引注
本命令繪制帶有箭頭的引出標注，文字可從線端標注也可從線上標注，引線可以多次轉折，用于樓梯方向線、坡度等標注，提供共5種箭頭樣式和兩行說明文字。命令行具體操作提示詳見【箭頭引注】命令。點擊選項板右側符號設置按鈕，彈出對話框中設置箭頭引注參數
18、引出標注
本命令可用于對多個標注點進行說明性的文字標注，自動按端點對齊文字，支持多個標注點進行說明性的文字標注。命令行具體操作提示詳見【引出標注】命令。點擊選項板右側符號設置按鈕，彈出對話框中設置引出標注參數
19、做法標注
本命令用于在施工圖紙上標注工程的材料做法。命令行具體操作提示詳見【做法標注】命令。點擊選項板右側符號設置按鈕，彈出對話框中設置做法標注參數
20、詳圖編號
本命令為圖中被索引的詳圖標注索引圖名，命令行具體操作提示詳見【索引圖名】命令。點擊選項板右側符號設置按鈕，彈出對話框中設索引符號是否出圈等參數
21、圖名標注
本命令為圖中每個圖形下方標出該圖的圖名，并且同時標注比例，繪圖比例變化時會自動調整其中文字的合理大小，命令行具體操作提示詳見【圖名標注】命令。點擊選項板右側符號設置按鈕，彈出對話框中設置圖名標注參數
